Stripe在线支付功能的工作流程和安全机制解析

在 Web 世界，在线上支付流程中处理用户的信用卡号就是极高风险的操作。对于要在自己的应用程序中实现海外业务场景的全栈开发者而言，要处理跨国信用卡网络通信、3D Secure 动态认证以及严苛的 PCI-DSS 安全合规审查等。针对这个问题， Stripe 应运而生，其伟大之处在于，它通过极致优雅的 RESTful API 和基于 Webhook 的异步事件驱动模型，将极其混乱的现实资金流转，封装成了高度可预测的、开发者友好的接口。在这种情况下，开发者自己的服务器就可以永远不需要触碰、传递或保存用户的真实信用卡号（明文），只需要向 Stripe 发送指令，Stripe 处理完后返回一个 Token 告知支付业务指令的执行结果，极大的简化了这个支付业务的复杂程度。

Stripe在线支付业务的执行流程解释

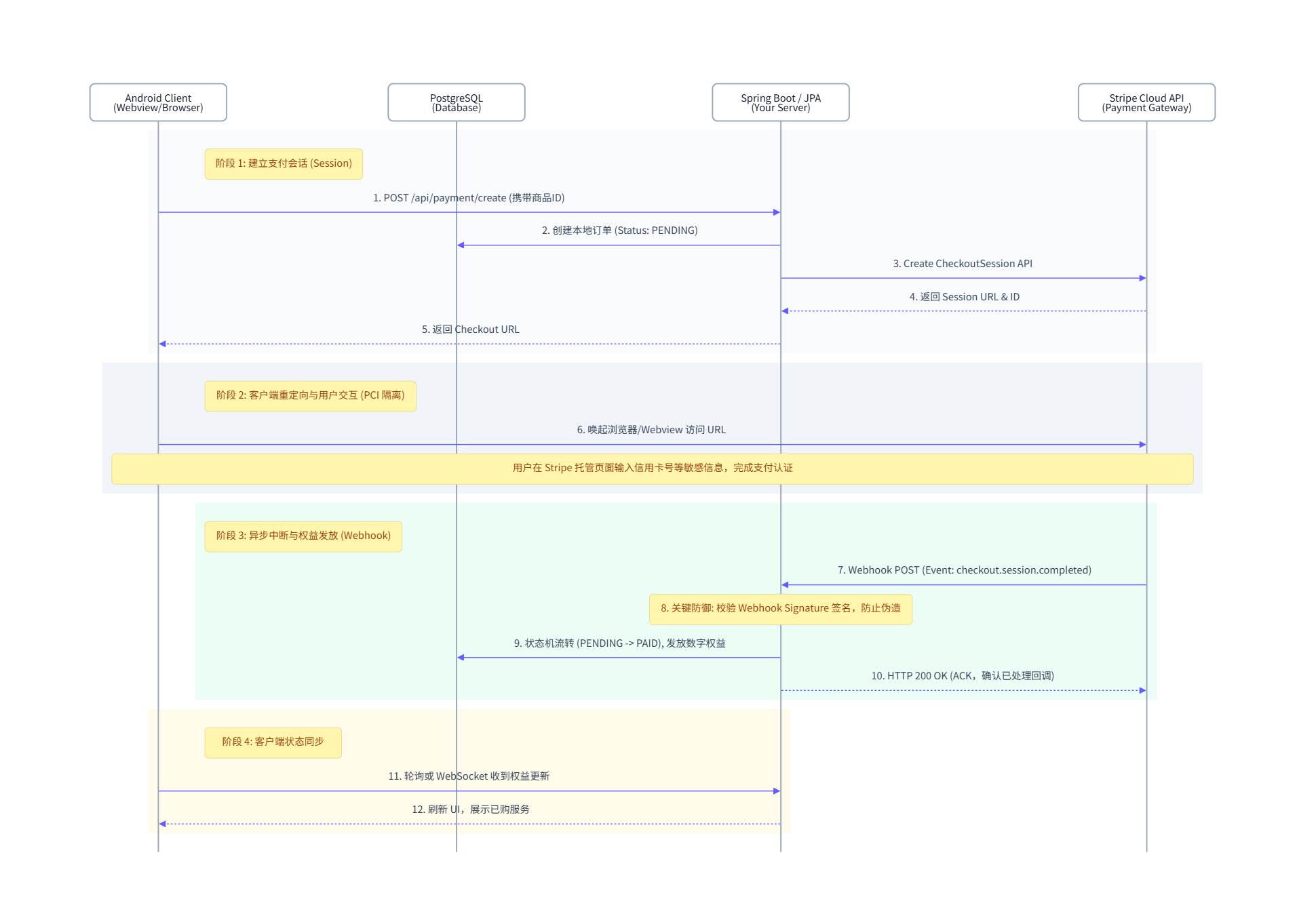

下图通过在一个Android APP上利用Stripe完成在线支付的流程图来解释Stripe在线支付的完整流程。整个支付流程可以分为四个阶段：

• 阶段1：建立支付会话
  • 首先是在Android APP上，由用户点击支付购买商品/服务的按钮启动整个支付流程，此时APP首先向开发者自己的后台Spring Boot服务器发起一个支付购买的请求。
  • 后台服务器收到请求后，在自己的数据库PostgreSQL上创建一个新的购买订单，因为此时支付还尚未启动，所以这个订单的状态是Pending。
  • 然后后台服务器向Stripe Cloud发起请求，创建一个支付会话请求。
  • Stripe服务器收到以后，会给后台服务器返回这个会话的URL和token ID。
  • 然后后台服务器再把以上的URL和token ID原样通过与APP之间的长连接转发给APP。
• 阶段2：客户端与Stripe服务器之间的支付环节
  • 经过第一阶段后，APP就收到了Stripe服务器的支付会话URL和token，此时APP就访问以上URL直接与Stripe的服务器之间会话完成真正的支付流程，这一步对于开发者的APP以及后台服务器而言都是完全透明的。
• 阶段3：支付完成后给后台服务器的通知
  • 当用户在APP中完成与Stripe的支付流程后，APP UI处于等待支持确认的页面，此时Stripe服务器向开发者的后台服务器发送支付确认信息。
  • 后台服务器收到支付确认后，修改PostgreSQL数据库中的购买订单状态为PAID，在数据库中修改用户的权益信息。
  • 最后后台服务器再通过websocket或者向APP的轮询请求发回购买完成的确认信息，APP刷新UI显示，给用户展示出来已经购买的商品或者服务信息。

Stripe服务器通知支付事件的Webhook机制

在以上的流程中，开发者的后台服务器向Stripe服务器发起请求创建支付会话请求（以上流程图的第3步）后，在后续的支付会话中，Stripe 服务器并不会与后台服务器之间开启和维持一个长连接会话（这样太浪费Stripe服务器的内存了），而是通过一个Webhook的机制在用户完成支付后，由Stripe服务器主动发起请求向开发者后台服务器注册的WebHook URL发出通知，告知支付完成的状态。

因此，为了支持这个Webhook机制，在开发者注册自己的Stripe账号时，需要在Stripe的开发者后台控制台里，把自己的服务器公网地址提前注册进去，这样后续在用户完成支付以后，Stripe服务器才能够知道WebHook的URL，并向其发出支付完成通知。

所以，开发者后台服务器与Stripe服务器之间的通信始终都是标准的RestFul无状态通信模式，每次开发者的后台服务器向Stripe服务器发起请求创建一个支付会话请求后，Stripe服务器返回一个支付会话的URL和Token ID以后，这个连接就关闭了。后续等待支付完成后，Stripe 服务器再通过这个Webhook的机制向开发者后台服务器发回事件完成通知。

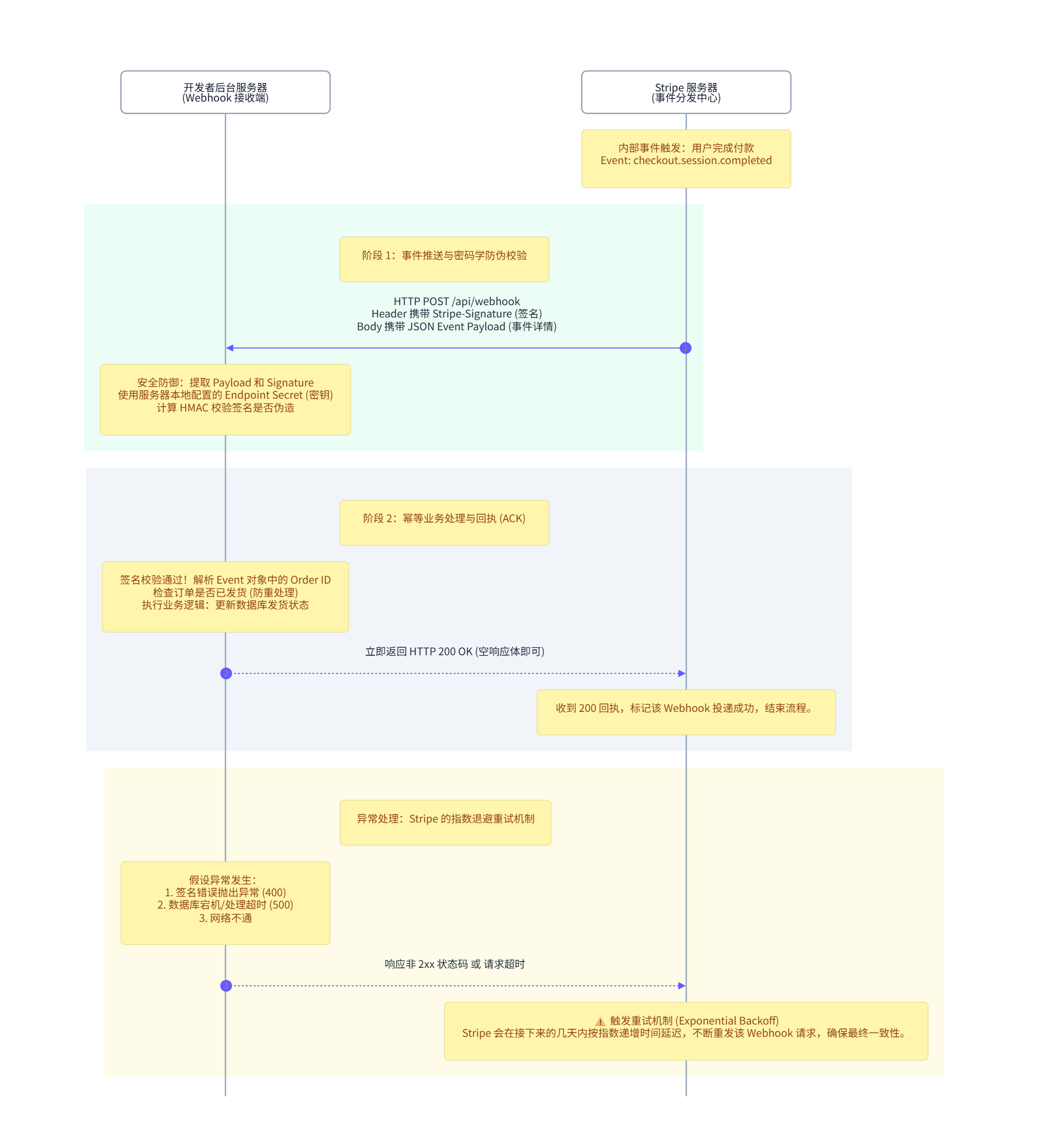

以下是用户完成付款后，Stripe服务器向 WebHook URL 主动发起支付事件完成的流程图，其中包含了加密认证信息来确保通信的安全性，同时针对可能发生的 WebHook 通信失败的情况，Stripe 服务器也会在一段时间内重发事件告知的请求，以确保整个支付流程和通知的机制得到完整闭环处理：

前端与Stripe服务器之间的通信模式：Checkout vs Payment Element

对于前端（APP，Web）而言，在开启支付会话请求并且从后台服务器得到Stripe服务器返回的会话URL和Token ID以后，真正的支付流程是在前端和Stripe服务器之间的通信来完成的。此时前端与Stripe服务器之间的通信模式主要可以分为两种：Checkout和Payment Element。

Checkout模式

Checkout模式的运行机制为，当后台服务器调用 Stripe API 创建支付会话后，Stripe 服务器会生成一个逻辑订单，并动态渲染一个专属于这笔订单的 SPA（单页面应用）网页，这个网页会部署在 Stripe 的域名下（通常是 checkout.stripe.com）。然后把这个Checkout URL返回给开发者的后台服务器并转发给前端。

在这种情况下，开发者只需要在自己的 App 或前端网页中，通过重定向 (Redirect) 或打开内置浏览器来访问这个 Checkout URL即可。

Stripe 在这个页面里注入了非常强大的功能。如果它探测到用户用的是 Safari，它会自动展示 Apple Pay；如果是 Chrome，展示 Google Pay；它甚至会自动根据用户的 IP 切换多国语言和本地货币（比如在欧洲自动显示 iDEAL 支付）。而这些复杂的探测逻辑，不需要开发者写一行代码，全部由 Stripe服务器自动处理。

Payment Element 原生模式

该模式的运行机制为，用户在支付页面中不离开开发者的域名或 App，需要开发者自己在 Web 页面或者 APP 的前端用 HTML/CSS 或者 Android 的原生组件画一个美观的结账页面（包含购物车、收货地址等），也就是说支付页面是由开发者自己设计并呈现给用户的。

当然，为了确保支付流程是安全隔离的，在这个前端支付页面需要用户输入信用卡号的那部分区域，必须通过集成 Stripe 的前端 SDK，向 Stripe 申请渲染一个 Payment Element 组件。这个组件在 Web 上本质上是一个跨域的 <iframe>（在 App 里则是一个安全视图）。

在这种设计的情况下，即使支付页面的输入框由开发者自行设计，用户敲击键盘输入银行卡号，是直接输入到了 Stripe 的 iframe/安全视图里，并直接发送给 Stripe 的金库，开发者自己实现的外层 JavaScript 或 Android 代码无法读取这些明文密码，这样就可以完美绕过 PCI 合规审查，并确保整个支付环节的流程及其安全性完全由Stripe负责。

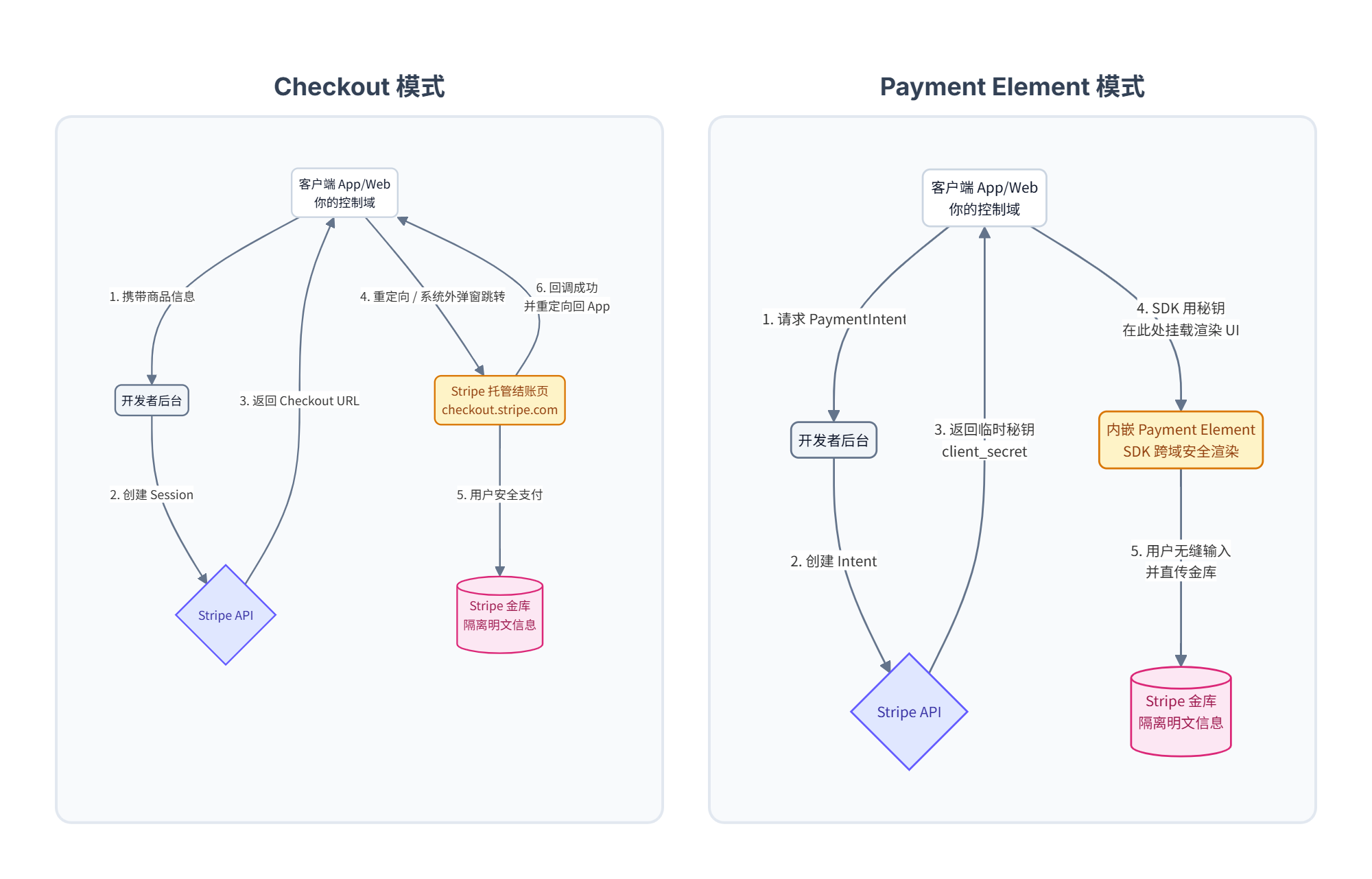

以上两种模式的处理流程图如下图所示：

那么对于Stripe来讲，它是如何区分这两种模式呢？

答案是：Stripe 根本不关注前端究竟使用了哪种模式，它只关心在支付请求发起的时候，开发者的后台服务器向 Stripe 服务器发起请求的时候采用的究竟是Checkout 模式的 API 还是 Payment Element的API。

• 使用 Checkout 模式时，后台服务器向 Stripe 发起的 API 请求对应的API是POST /v1/checkout/sessions，参考https://docs.stripe.com/api/checkout/sessions。此时 Stripe server 会生成一个带支付界面的网页，并且把这个网页的URL返回给后台服务器。
• 使用 Payment Element 模式时，后台服务器向 Stripe 发起的 API 请求对应的API是POST /v1/payment_intents，参考https://docs.stripe.com/api/payment_intents。此时 Stripe Server 会在内存里创建一个订单记录，并生成一个一次性密钥返回给后台服务器，此后前端会基于这个密钥与 Stripe Server 通信完成支付。

Stripe的安全通信机制及其密钥

如以上流程图所示，在整个支付业务的通信过程中，涉及到了前端、后端以及Stripe服务器三方，为了确保整个支付业务在通信过程中的安全性，Stripe 提供了三组密钥用于确保通信过程中的身份认证和签名确认。这三组密钥在Stripe 的开发者控制台中生成：

• Publishable Key (公钥，以 pk_ 开头)：硬编码在前端（App/网页）的代码中，是作用是让前端在与 Stripe 服务器通信的过程中，向 Stripe Server 证明“我是谁家的前端”。
• Secret Key (私钥，以 sk_ 开头)：必须且只能安全地存储在后端服务器的环境变量中，绝对不能泄露给前端或提交到 Git 仓库。其作用是在后端调用 Stripe API（如创建订单、退款、查询账单）时，将其放在 HTTP 的 Authorization: Bearer <sk_...> 头部，Stripe Server 据此可以得知这个支付请求来自哪个商户。
  • 实际上除了 Secret Key以外，还有一个Restricted Key，功能类似于Secret Key，只不过是Secret key的功能子集，只具有Secret Key的部分权限，如果只需要创建支付会话的功能，就可以使用Restricted Key，避免更高权限的Secret Key泄露。
• Webhook Secret (签名密钥，以 whsec_ 开头)：同样只能保存在后端服务器的环境变量中。其作用是专用于验证从 Stripe 发到后端服务器的 Webhook 请求是否被黑客中途篡改。

需要注意的是，整个 Stripe 支付流程业务的所有通信都是在 HTTPS/TLS 链接的基础上进行的，以上的三组密钥都是在 HTTPS 的加密信道中以明文传递，用于进行身份的认证，不会参与数据的加解密运算。

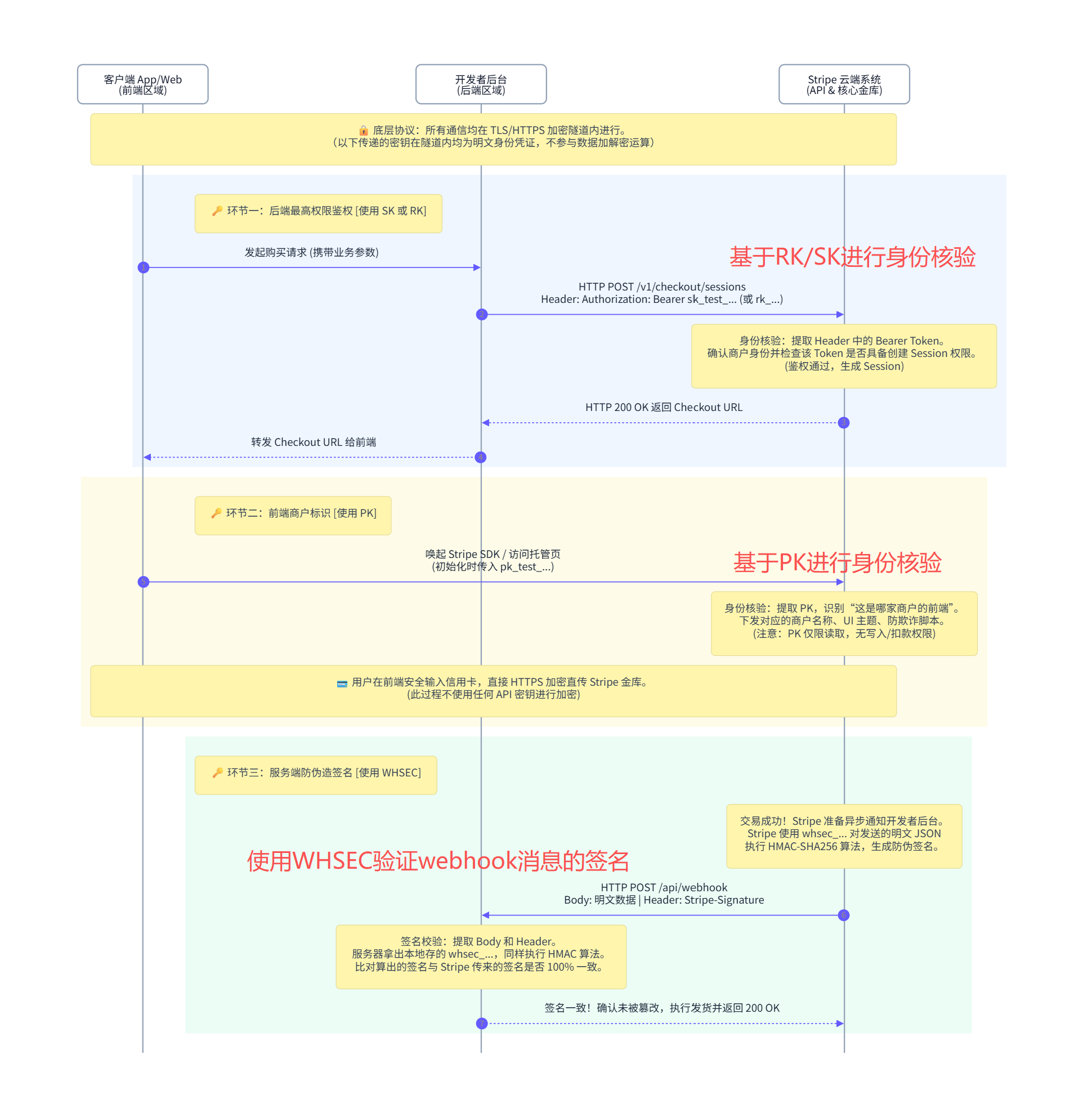

如下图所在，整个支付业务的流程中，分别使用了三组密钥来进行通信角色的身份认证和鉴权：

• 环节一：在后台服务器向 Stripe server 发起支付会话请求的通信中，后台服务器需要把SK/RK放在其HTTP消息中，这样Stripe Server收到后，通过查询这个SK/RK的身份归属以及确认其是否有创建会话的权限。
• 环节二：在前端与Stripe Server之间进行的实际支付业务的交互中，前端需要在其HTTP消息中把PK传递给Stripe Server，Stripe Server根据这个PK得到与其通信的前端的身份归属。
• 环节三：前端与 Stripe Server之间的支付流程结束后，Stripe Server要通过Webhook机制向后台服务器发出事件通知，后台服务器收到这个消息以后需要通过Webhook Secret密钥对消息的内容进行验签，确保这个消息是由Stripe Server发过来的。
