YOLOv8-Pose模型的网络结构及其输出数据解读

在YOLOv8模型网络架构解读一文中，我已经在对于YOLOv8与YOLOv5模型结构差异的基础上，详细解释了YOLOv8模型的网络结构尤其是检测头部分的设计与计算流程，本文则重点在对比YOLOv8与YOLOv8-Pose网络结构的基础上，对其检测头部分及其输出数据的维度和结构进行详细总结和说明。

回顾标准YOLOv8模型的检测头结构

首先给出结论：YOLOv8-Pose 与标准 YOLOv8 模型在 Backbone 和 Neck 上是完全一致的，其核心架构差异 100% 集中在 Head（检测头）的设计、损失函数的定义以及对应的数据后处理上。所以对YOLOv8-Pose模型的学习，需要建立在对标准的YOLOv8模型有比较清楚的理解的基础上，具体可以参考YOLOv8模型网络架构解读。

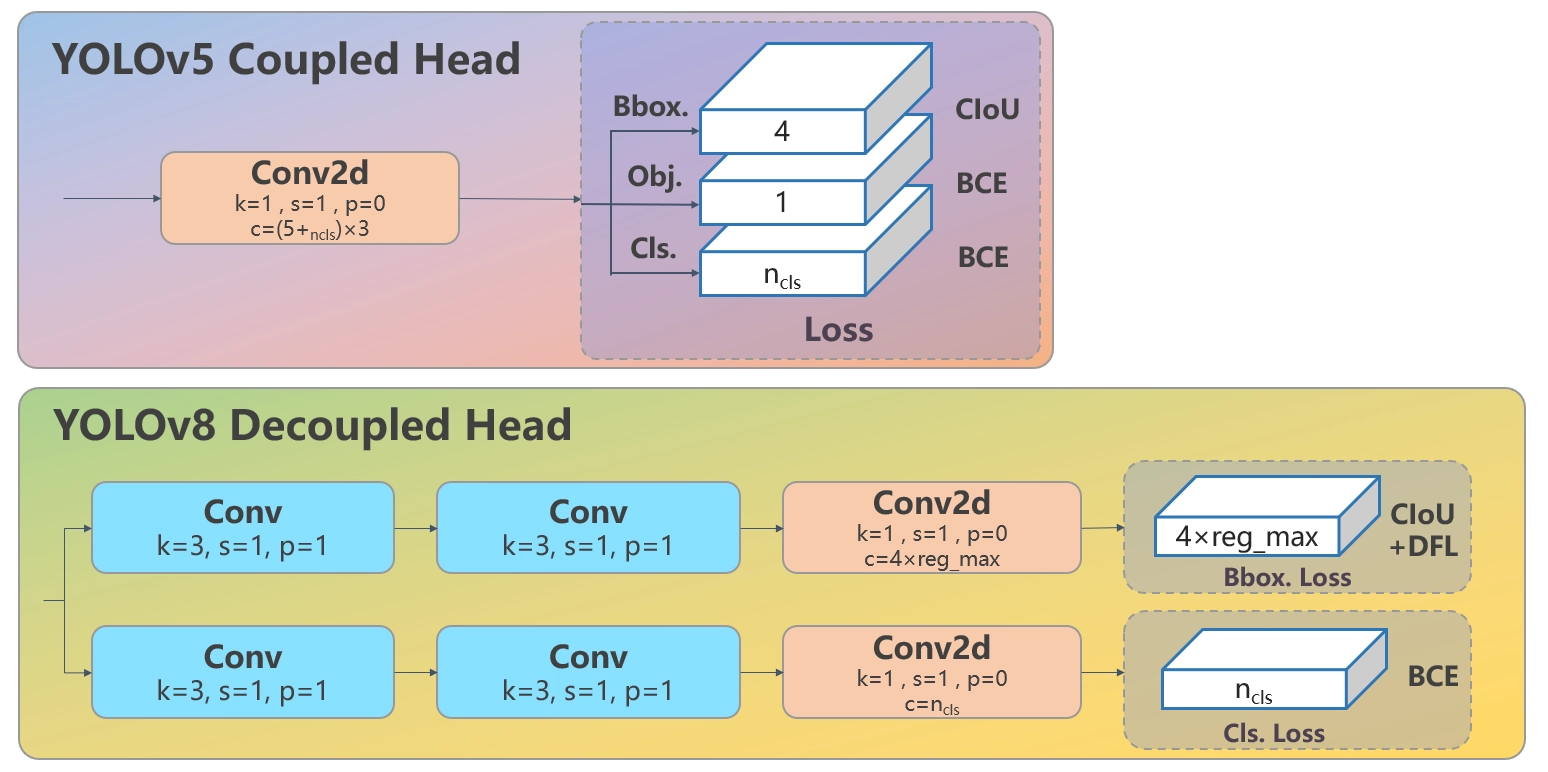

标准YOLOv8模型的检测头结构如下图所示。简单来讲，就是整体网络的BackBone部分对输入图像的特征进行提取，Neck部分对不同尺度特征图中所包含的特征信息进行充分的融合，最终把充分融合后的特征信息送入到检测头部分。YOLOv8模型的检测头部分分为两个独立的处理路径，回归头采用CIoU+DFL（抛弃了之前几代延续使用的Anchor-Based的机制）计算和输出检测框的坐标位置，分类头则采用标准的BCE计算各个检测框对应的类别分类。

最终YOLOv8模型的整个检测头输出8400个检测框坐标及其类别信息（置信度直接使用类别信息中的最大值），在后处理阶段则从这8400个检测框中过滤出来最终的有效检测框作为最终检测输出。


YOLOv8-Pose模型的检测头结构

如上所述，YOLOv8-Pose模型与标准的YOLOv8模型的差异只在于其检测头Head部分：

  • 标准 YOLOv8 Head: 与YOLOv5等前代版本最大的不同在于采用了解耦头（Decoupled Head），Head部分分为两个并行分支：Box Branch（回归边界框与 DFL）和 Cls Branch（分类）。
  • YOLOv8-Pose Head: 在标准的YOLOv8 Head的基础上演变为三分支结构 (Tri-Branch)。在原有 Box 和 Cls 分支的基础上，新增了一个独立的关键点分支 Keypoint Branch。

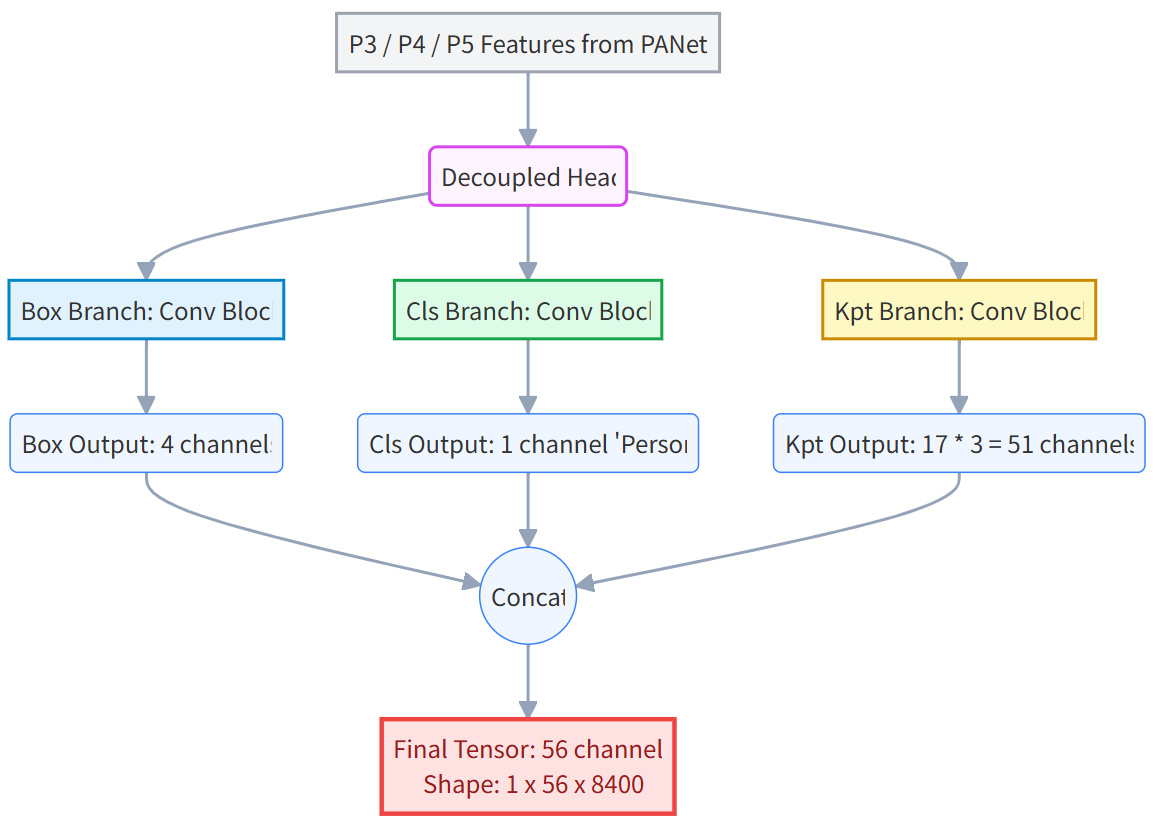

下图是YOLOv8-Pose模型的检测头结构示意图：


可以看到，YOLOv8-Pose模型的输出头的结构中，坐标回归头分支Box Branch和分类分支Cls Branch与标准的YOLOv8模型的检测头部分没有任何差异，区别只在于Pose模型额外增加了一个独立并行的关键点分支KeyPoint Branch。

YOLOv8模型的输出及其过滤

要搞清楚YOLOv8-Pose模型输出数据的过滤逻辑和后处理流程，首先要彻底搞清楚标准YOLOv8模型的后处理流程。

YOLOv8 模型默认是使用COCO数据集来进行预训练的，COCO数据集有80个分类，所以对于标准的YOLOv8模型而言，其坐标回归头输出的每个检测框的坐标位置数据维度为64（具体可参考YOLOv8模型网络架构解读）,其类别分类头的输出每个检测框对应的数据维度为80（因为有80个类别），而三个尺度（P3/P4/P5）的特征图总共输出8400个检测框，所以整个检测头的输出维度为 [8400,144]。

在进行后处理的NMS流程之前，坐标回归头的每个检测框的长度为64维度的数据，首先会通过 DFL 的积分操作（Softmax 加权求和）还原成 4 维的绝对坐标（通常是 $x1, y1, x2, y2$）。因此，送入后处理阶段（包含 NMS）的模型原始输出张量，其每一个检测框所包含的数据是：4 维坐标 + 80 维类别概率 = 84 维。

至此，YOLOv8模型的输出的维度为 [8400,80+4]。然后，基于以上类别分支输出的80维度的类别数据，对其求 Max，只保留每个检测框的最高类别得分及其索引，把这个最高类别得分作为其置信度。至此的数据维度变成：

  • 坐标: $8400 \times 4$
  • 得分: $8400 \times 1$
  • 类别: $8400 \times 1$

在此后的后处理流程中，主要包含有两个串行的核心步骤和两个阈值（conf_thres和 iou_thres）：

  • 置信度初筛: 基于前述的置信度进行粗筛，去掉所有置信度小于conf_thres阈值的检测框，这样就可以使用极小的算力剔除绝大多数背景框。
  • IoU 抑制 (IoU-based NMS): 进一步的精筛过程，这一步是利用几何交并比IoU（如果两个检测框的IoU大于iou_thres阈值，就认为是同一个物体）剔除同一个物体的冗余框。

最终通过以上IoU NMS过滤后的检测框就是模型检测最终输出的结果。

YOLOv8-Pose模型的输出及其过滤

YOLOv8-Pose 模型预训练使用的是 COCO Keypoints (Pose) 数据集。在这个数据集的官方标注中，只有人这一个类别拥有 17 个关键点的完整标注，其他 79 个类别在官方数据集中是没有关键点标注的。因此，Ultralytics 官方在训练 yolov8n-pose.pt 时，其配置文件（如 coco-pose.yaml）中硬编码了 nc: 1（Number of Classes = 1，即仅限人这一个检测类别）。

# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]
path: coco-pose # dataset root dir
train: train2017.txt # train images (relative to 'path') 56599 images
val: val2017.txt # val images (relative to 'path') 2346 images
test: test-dev2017.txt # 20288 of 40670 images, submit to https://codalab.lisn.upsaclay.fr/competitions/7403

# Keypoints
kpt_shape: [17, 3] # number of keypoints, number of dims (2 for x,y or 3 for x,y,visible)
flip_idx: [0, 2, 1, 4, 3, 6, 5, 8, 7, 10, 9, 12, 11, 14, 13, 16, 15]

# Classes
names:
  0: person

这就是为什么在官方提供的 YOLOv8-Pose 预训练模型中，Cls 分支的维度是 1，而不是 80 的原因所在。

而关键点分支的输出，在使用 COCO Keypoints (Pose) 数据集的情况下，标注数据中共包含有 17 个人体关键点。每个关键点需要回归 3 个值：

  • 特征图上的坐标位置 x
  • 特征图上的坐标位置 y
  • 可见度置信度 visibility，用于判定该点是否被遮挡或在图像视野外

因此可以看到，关键点分支针对每个检测框输出 17 x 3 = 51维度的关键点数据。

那么，对于YOLOv8-pose模型而言，增加了一个关键点分支的话，模型输出到最终的NMS过滤输出的后处理逻辑是什么呢？

答案是，在YOLOv8-Pos模型的后处理逻辑的运行过程中，整个后处理流程根本不看关键点长什么样，关键点仅仅是被当做边界框的附属数据。框生则点生，框灭则点灭。

也就是说，在YOLOv8-Pos模型的后处理流程中，只有 Box 坐标回归分支和 Cls 类别分支的输出参与置信度初筛和 IoU 计算（这部分流程与标准的YOLOv8模型完全相同），以上的后处理过程最终得到存留框的索引。最终在输出数据的组织中，再利用上一步生成的留存框索引，从原始的 [8400,56] 维张量中，把留存框的坐标、类别、置信度连同它的 51 维关键点一次性全部捞出来。

  • 经过后处理流程过滤后得到了3个Person的检测框，也就会同时输出这3个Person框中每个关键点的位置。

所以从根本上讲，YOLOv8-Pos模型的后处理流程与标准的YOLOv8模型没有任何区别，只不过是在最后输出的时候“顺便”把关键点分支的数据一起输出了。

从源码的角度看待YOLOv8-Pose的输出

以下是一段使用YOLOv8-Pose模型对图像数据进行推理的代码:

MODEL_NAME = "yolov8n-pose"  # 可选: yolov8n-pose, yolov8s-pose, yolov8m-pose, yolov8l-pose, yolov8x-pose
model = YOLO(MODEL_NAME)
results = model(frame, verbose=False)
annotated_frame = results[0].plot()

以上代码中模型的推理结果results ，实际上是一个 Python的列表对象，这个列表的长度等于输入数据的 Batch Size。如果每次调用模型进行推理输入的是单张图像，其推理结果的核心数据就都在 results[0] 中。

results[0] 是一个 ultralytics.engine.results.Results 类的实例，它就像一个集装箱，其内部按任务装载了不同的子对象：

  • results[0].boxes: 封装了经过 NMS 过滤后的所有边界框信息。
  • results[0].keypoints: 封装了跟随边界框存留的所有关键点信息。
  • results[0].orig_img: 存储了原始输入的 Numpy 图像（主要用于后续调用 plot 绘制边界框和关键点的底图）。
  • results[0].names: 检测类别的映射字典（例如 {0: 'person'}）。

其中边界框所包含的主要数据信息及其维度（模型输出的有效检测框数量为N）为：

  • boxes.xyxy：维度为 [N, 4]，对应每个框的绝对坐标，其中左上角 x1, y1，右下角 x2, y2。
  • boxes.xywh：维度为 [N, 4]，对应每个框的中心坐标与宽高（cx, cy, w, h）
  • boxes.conf：维度为 [N]， 这 N 个框各自的最大类别置信度得分。
  • boxes.cls：维度为 [N]，这 N 个框各自对应的类别索引。
  • boxes.data：维度为 [N, 6]，原始的拼接张量，按照 x1, y1, x2, y2, conf, cls 顺序依次排列。

其中关键点数据所包含的主要数据信息及其维度（模型输出的有效检测框数量为N）为：

  • keypoints.xy：维度为 [N, 17, 2]，N 个人，每个人 17 个关键点，每个点对应的绝对坐标 x, y。
  • keypoints.xyn：维度为 [N, 17, 2]，归一化坐标。x 除以图像宽，y 除以图像高，范围在 [0, 1] 之间。
  • keypoints.conf：维度为 [N, 17]，N 个人，每个人 17 个关键点的可见度/置信度。
  • keypoints.data：维度为 [N, 17, 3]，拼接张量，按 x, y, conf 顺序排列（即前述的 51 维数据的重组形态）。
