PANNs音频分类模型在RK3588平台上的适配全记录
- 04 Apr, 2026
之前在PANNs音频分类模型的预研信息汇总 一文中，对PANNs这个音频分类模型的信息进行了汇总，在PC端做了一些简单的测试。
在基于ECS50数据集对PANNs语音分类模型进行的训练流程 一文中，记录了基于PANNs模型的CNN14架构对ECS50数据集进行训练的完整流程。
本文进一步尝试把前一阶段基于ECS50数据集训练好的模型移植到瑞芯微RK3588平台上，并且使用瑞芯微的rknn-toolkit-lite2工具使用python脚本实现板端推理。
模型导出为onnx文件
经过基于ECS50数据集对PANNs语音分类模型进行的训练流程 一文所描述的模型训练流程，经过训练后就得到了使用ECS50数据集训练后的模型文件 cnn14_esc50_best.pth 。
下一步调用以下脚本把这个模型文件导出为onnx格式，导出文件为cnn14_esc50_rk3588.onnx。
💡 > PANNs这个模型实际上是把音频数据先转换为频谱图，然后在基于标注的CNN网络做分类的训练。那么对于这种模型，前面的音频数据转频谱图部分的运算是不适合在NPU上运算的。所以合理的做法是：音频数据采集完成后，在CPU上完成音频数据转频谱图的计算，然后再把频谱图在NPU上进行CNN分类识别。在这种情况下，要适配到NPU上的模型应该就只包含CNN网络部分，不包含前面的频谱图计算部分。每次送入CNN网络部分进行识别的频谱图应该是1s的音频数据（对应101个音频帧）所生成的频谱图，频谱图的mel刻度范围为64，因此频谱图的分辨率为101x64。
import torch
import torch.nn as nn
import os
import sys
# 路径配置
script_dir = os.path.dirname(os.path.abspath(__file__))
project_root = os.path.dirname(script_dir)
sys.path.append(os.path.join(project_root, 'pytorch'))
from models import Cnn14
def export_cnn14_onnx(pth_path, onnx_path):
# 1. 初始化并加载模型
print("正在加载模型...")
model = Cnn14(sample_rate=32000, window_size=1024,
hop_size=320, mel_bins=64, fmin=50, fmax=14000,
classes_num=50)
checkpoint = torch.load(pth_path, map_location='cpu')
model.load_state_dict(checkpoint['model'])
model.eval()
print("模型加载完成！")
# 2. 定义真正的推理封装类 - 完全匹配原始模型的 forward 逻辑
class Cnn14Backbone(nn.Module):
def __init__(self, base_model):
super().__init__()
# 复制所有需要的层
self.bn0 = base_model.bn0
self.conv_block1 = base_model.conv_block1
self.conv_block2 = base_model.conv_block2
self.conv_block3 = base_model.conv_block3
self.conv_block4 = base_model.conv_block4
self.conv_block5 = base_model.conv_block5
self.conv_block6 = base_model.conv_block6
self.fc1 = base_model.fc1
self.fc_audioset = base_model.fc_audioset
def forward(self, x):
"""
输入 x: [Batch, 1, Time, Mel] = [1, 1, 101, 64]
这是 logmel_extractor 之后的输出格式
"""
# 完全复制原始模型的处理逻辑
# x = x.transpose(1, 3) # [1, 64, 101, 1] - (batch, mel, time, 1)
# x = self.bn0(x) # 在 (batch, mel, time, 1) 上做 bn
# x = x.transpose(1, 3) # [1, 1, 101, 64] - (batch, 1, time, mel)
# 上述 transpose 逻辑等价于在最后一个维度上做 bn0
# 因为 bn0 是在通道维度(mel_bins=64)上做的
# 输入 x 是 (batch, 1, time, mel)，需要在 mel 维度上做 bn
# 所以 x.transpose(1,3) 后是 (batch, mel, time, 1)，bn0 的输入通道是 64
x = x.transpose(1, 3) # (batch, mel_bins, time, 1)
x = self.bn0(x)
x = x.transpose(1, 3) # (batch, 1, time, mel_bins)
# CNN 特征提取
x = self.conv_block1(x, pool_size=(2, 2), pool_type='avg')
x = self.conv_block2(x, pool_size=(2, 2), pool_type='avg')
x = self.conv_block3(x, pool_size=(2, 2), pool_type='avg')
x = self.conv_block4(x, pool_size=(2, 2), pool_type='avg')
x = self.conv_block5(x, pool_size=(2, 2), pool_type='avg')
x = self.conv_block6(x, pool_size=(1, 1), pool_type='avg')
# 聚合逻辑 - 完全匹配原始模型
x = torch.mean(x, dim=3) # (batch, channels, time)
(x1, _) = torch.max(x, dim=2) # (batch, channels)
x2 = torch.mean(x, dim=2) # (batch, channels)
x = x1 + x2
x = torch.nn.functional.relu_(self.fc1(x))
clipwise_output = torch.sigmoid(self.fc_audioset(x))
return clipwise_output
# 封装
infer_model = Cnn14Backbone(model)
infer_model.eval()
# 3. 准备 Dummy Input [Batch, Channel, Time, Mel]
# 注意：这是 logmel_extractor 之后的格式
dummy_input = torch.randn(1, 1, 101, 64)
# 4. 执行导出
print("正在导出 ONNX...")
with torch.no_grad():
torch.onnx.export(
infer_model,
dummy_input,
onnx_path,
export_params=True,
opset_version=12,
do_constant_folding=True,
input_names=['mel_spectrogram'],
output_names=['predictions'],
dynamic_axes={'mel_spectrogram': {0: 'batch_size', 2: 'time_steps'},
'predictions': {0: 'batch_size'}},
dynamo=False
)
print(f"✅ 成功导出: {onnx_path}")
# 5. 验证导出结果
print("\n验证导出结果...")
import onnxruntime as ort
session = ort.InferenceSession(onnx_path, providers=['CPUExecutionProvider'])
# 使用相同的 dummy_input 测试
input_name = session.get_inputs()[0].name
output_name = session.get_outputs()[0].name
onnx_output = session.run([output_name], {input_name: dummy_input.numpy()})[0]
# PyTorch 推理
pytorch_output = infer_model(dummy_input).detach().numpy()
# 比较结果
diff = np.abs(onnx_output - pytorch_output).max()
print(f"PyTorch 和 ONNX 输出的最大差异: {diff:.8f}")
if diff < 1e-5:
print("✅ 验证通过！PyTorch 和 ONNX 输出一致")
else:
print(f"⚠️ 警告：输出差异较大，可能需要检查")
print(f"PyTorch 输出前5: {pytorch_output[0][:5]}")
print(f"ONNX 输出前5: {onnx_output[0][:5]}")
# 执行
if __name__ == "__main__":
import numpy as np
export_cnn14_onnx(
pth_path=os.path.join(project_root, '_my_research/checkpoints/cnn14_esc50_best.pth'),
onnx_path=os.path.join(project_root, '_my_research/checkpoints/cnn14_esc50_rk3588.onnx')
)模型转换校准文件的准备
在执行模型转换的过程中，需要从之前的训练集（也就是ECS50数据集）中抽取出来20个音频文件，作为模型转换过程中的校准数据集。
从ECS50数据集中随机抽取其中的20个音频文件，放入dataset_ecs50子目录中，然后使用一个文本文件dataset_ecs50.txt记录所有校准音频文件的路径名称：
./dataset_ecs50/1-12653-A-15.wav
./dataset_ecs50/1-13571-A-46.wav
./dataset_ecs50/1-7456-A-13.wav
./dataset_ecs50/1-137-A-32.wav
./dataset_ecs50/1-1791-A-26.wav
./dataset_ecs50/1-7057-A-12.wav
./dataset_ecs50/1-7974-A-49.wav
./dataset_ecs50/1-12654-A-15.wav
./dataset_ecs50/1-7973-A-7.wav
./dataset_ecs50/1-12654-B-15.wav
./dataset_ecs50/1-9887-A-49.wav
./dataset_ecs50/1-13572-A-46.wav
./dataset_ecs50/1-7974-B-49.wav
./dataset_ecs50/1-9887-B-49.wav
./dataset_ecs50/1-4211-A-12.wav
./dataset_ecs50/1-11687-A-47.wav
./dataset_ecs50/1-9841-A-13.wav
./dataset_ecs50/1-5996-A-6.wav
./dataset_ecs50/1-9886-A-49.wav
./dataset_ecs50/1-977-A-39.wav使用以下脚本把其中的校准音频文件转换为npy格式保存在dataset_ecs50_npy目录中，并自动修改dataset_ecs50.txt为生成的npy文件的路径名称：因为后续模型转换过程中只能使用npy格式的音频文件进行校准：
import os
wav_dir = './dataset_ecs50'
npy_dir = './dataset_ecs50_npy'
if not os.path.exists(npy_dir):
os.makedirs(npy_dir)
# 创建用于 RKNN 量化的列表文件
with open('dataset_ecs50.txt', 'w') as f:
for file in os.listdir(wav_dir):
if file.endswith('.wav'):
wav_path = os.path.join(wav_dir, file)
# 1. 加载音频并重采样
wav, _ = librosa.load(wav_path, sr=32000)
# 2. 统一长度（假设你导出 ONNX 时 dummy_input 是 101 帧，对应约 1 秒）
# 注意：这里的长度必须确保生成的 Mel 频谱 Time 维与 ONNX 的 dummy_input 一致
target_len = 32000
if len(wav) < target_len:
wav = np.pad(wav, (0, target_len - len(wav)), mode='constant')
else:
wav = wav[:target_len]
# 3. 计算 Log-Mel 频谱 (必须与训练及 ONNX 推理完全对齐)
mel_spec = librosa.feature.melspectrogram(
y=wav, sr=32000, n_fft=1024, hop_length=320,
n_mels=64, fmin=50, fmax=14000, center=True, pad_mode='reflect'
)
log_mel = librosa.power_to_db(mel_spec, ref=1.0, amin=1e-10, top_db=None)
# 4. 转换维度为 [1, 1, Time, Freq] -> [1, 1, 101, 64]
# 这里的形状必须和你的 ONNX 输入一模一样！
input_data = log_mel.T[np.newaxis, np.newaxis, ...].astype(np.float32)
# 5. 保存为 npy
npy_name = file.replace('.wav', '.npy')
npy_path = os.path.abspath(os.path.join(npy_dir, npy_name))
np.save(npy_path, input_data)
# 6. 写入 txt (建议使用绝对路径，避免 rknn-toolkit2 找不到文件)
f.write(f'{npy_path}\n')
print(f"✅ 修正完成！生成的数据形状为: {input_data.shape}")此时模型转换的校准文件就准备好了：
dataset_ecs50_npy：其中包含有所有20个音频校准文件的npy格式文件。dataset_ecs50.txt：其中包含有所有npy校准文件的路径名称。
模型转换
执行以下代码把PC端导出的ONNX模型文件转换为可以在RK3588上运行的rknn模型，转换完成后得到的端侧模型文件cnn14_esc50.rknn。
import os
from rknn.api import RKNN
CUR_DIR = os.path.dirname(os.path.abspath(__file__))
MODEL_PATH = os.path.join(CUR_DIR, 'cnn14_esc50_rk3588.onnx')
RKNN_PATH = os.path.join(CUR_DIR, 'cnn14_esc50_rk3588.rknn')
DATASET_PATH = os.path.join(CUR_DIR, 'dataset_ecs50.txt')
def convert():
rknn = RKNN(verbose=True)
# 1. 配置模型参数
rknn.config(
target_platform='rk3588',
optimization_level=3,
quantized_dtype='w8a8',
quantized_algorithm='normal'
)
# 2. 加载 ONNX 模型
print('--> Loading model')
ret = rknn.load_onnx(
model=MODEL_PATH,
inputs=['mel_spectrogram'],
input_size_list=[[1, 1, 101, 64]]
)
if ret != 0:
print('Load model failed!')
return
# 3. 构建模型 (量化阶段)
print('--> Building model')
if not os.path.exists(DATASET_PATH):
print(f'ERROR: Dataset file {DATASET_PATH} not found!')
return
ret = rknn.build(do_quantization=True, dataset=DATASET_PATH)
if ret != 0:
print('Build model failed!')
return
# 4. 导出 RKNN 模型
print('--> Exporting rknn model')
ret = rknn.export_rknn(RKNN_PATH)
if ret != 0:
print('Export rknn failed!')
return
# 5. 精度分析 (修正输入方式)
print('--> Accuracy analysis')
# 从 txt 中读取前几行作为精度分析的输入
with open(DATASET_PATH, 'r') as f:
# accuracy_analysis 建议只跑 1-3 个样本，否则耗时极长
test_files = [line.strip() for line in f.readlines()[:3]]
if test_files:
# 注意：这里传入的是列表 test_files，而不是 DATASET_PATH 字符串
rknn.accuracy_analysis(inputs=test_files, output_dir=os.path.join(CUR_DIR, 'snapshot'))
else:
print("Warning: No files found for accuracy analysis.")
print('--> All Done!')
rknn.release()
if __name__ == '__main__':
convert()板端rknn-toolkit-lite2环境的安装
我的RK3588上的系统是debian，其中已经包含了基本的python 3.12环境。要能够使用rknn-toolkit-lite2在板端直接使用python执行推理代码，还需要安装板端的rknn-toolkit-lite2环境。
先查询RK3588板端的Python版本，然后根据版本信息在rknn-toolkit2-master/rknn-toolkit-lite2/packages 路径中找到与之对应的rknn-toolkit-lite2板端安装包。因为我的板端Python环境是3.12.4，所以此处应该选择的安装包是rknn_toolkit_lite2-2.3.2-cp312-cp312-manylinux_2_17_aarch64.manylinux2014_aarch64.whl 。
使用以下命令安装rknn-toolkit-lite2的板端环境支持包以及推理代码所需要的python包numpy和librosa。
pip3 install numpy librosa --break-system-packages
pip3 install rknn_toolkit_lite2-2.3.2-cp311-cp311-manylinux_2_17_aarch64.manylinux2014_aarch64.whl --break-system-packages为什么要增加—break-system-packages选项？
因为板子上运行的Debian系统引入了PEP 668规范，系统为了防止直接使用 pip 安装的包与系统自带的 apt 包管理工具发生冲突导致系统崩溃，锁定了全局 Python 环境，否则会报以下错误，系统推荐在独立的虚拟环境中安装python包。
cat@lubancat:~/panns$ pip3 install numpy
error: externally-managed-environment
× This environment is externally managed
╰─> To install Python packages system-wide, try apt install
python3-xyz, where xyz is the package you are trying to
install.
If you wish to install a non-Debian-packaged Python package,
create a virtual environment using python3 -m venv path/to/venv.
Then use path/to/venv/bin/python and path/to/venv/bin/pip. Make
sure you have python3-full installed.
If you wish to install a non-Debian packaged Python application,
it may be easiest to use pipx install xyz, which will manage a
virtual environment for you. Make sure you have pipx installed.
See /usr/share/doc/python3.11/README.venv for more information.
note: If you believe this is a mistake, please contact your Python installation or OS distribution provider. You can override this, at the risk of breaking your Python installation or OS, by passing --break-system-packages.
hint: See PEP 668 for the detailed specification.但是因为这里只是做一个测试，所以就不用费劲去折腾虚拟环境了，直接使用—break-system-packages选项忽略以上错误即可。
板端推理
至此板端的rknn-toolkit-lite2环境以及板端的模型（cnn14_esc50.rknn）都已经准备好了，接下来就是写一段基于rknn-toolkit-lite2的板端推理代码来进行测试：
💡 此处需要注意，因为ESC50数据集中的wav文件的长度都是5s，而默认情况下模型的输入为1s音频文件的频谱图，所以在板端对ESC50数据集中的wav文件进行推理的时候，就需要使用滑动窗口（滑动重叠的时间长度为0.5s）的方式把5s的wav文件分割为多段1s的音频，然后针对每个1s音频计算频谱图、推理得到结果，再把所有的结果合并在一起得到最后的识别结果。
import numpy as np
import librosa
import argparse
import os
from rknnlite.api import RKNNLite
MODEL_PATH = './cnn14_esc50_rk3588.rknn'
SAMPLE_RATE = 32000
WINDOW_SIZE = 32000 # 1秒
HOP_SIZE = 16000 # 重叠 0.5秒（Stride），提高捕捉概率
def preprocess_chunks(audio_path):
"""将长音频切分为多个 1s 片段"""
wav, _ = librosa.load(audio_path, sr=SAMPLE_RATE)
# 如果音频不足 1s，补齐
if len(wav) < WINDOW_SIZE:
wav = np.pad(wav, (0, WINDOW_SIZE - len(wav)), mode='constant')
chunks = []
# 滑动窗口切片
for start in range(0, len(wav) - WINDOW_SIZE + 1, HOP_SIZE):
chunk = wav[start : start + WINDOW_SIZE]
# 计算 Log-Mel
mel_spec = librosa.feature.melspectrogram(
y=chunk, sr=SAMPLE_RATE, n_fft=1024, hop_length=320,
n_mels=64, fmin=50, fmax=14000, center=True, pad_mode='reflect'
)
log_mel = librosa.power_to_db(mel_spec, ref=1.0, amin=1e-10, top_db=None)
input_data = log_mel.T[np.newaxis, np.newaxis, ...].astype(np.float32)
chunks.append(input_data)
return chunks
def main():
parser = argparse.ArgumentParser()
parser.add_argument('--audio', type=str, required=True)
args = parser.parse_args()
rknn_lite = RKNNLite()
if rknn_lite.load_rknn(MODEL_PATH) != 0 or rknn_lite.init_runtime() != 0:
print("初始化失败"); return
print(f'--> 正在分析长音频: {args.audio}')
chunks = preprocess_chunks(args.audio)
all_probs = []
print(f'--> 切分为 {len(chunks)} 个片段进行 NPU 推理...')
for chunk in chunks:
outputs = rknn_lite.inference(inputs=[chunk])
all_probs.append(outputs[0][0]) # 获取每个片段的 50 维概率
# --- 聚合策略 ---
# 策略：所有窗口概率取平均，这样能综合整段视频特征
final_probs = np.mean(all_probs, axis=0)
class_id = np.argmax(final_probs)
confidence = final_probs[class_id]
print("\n" + "="*40)
print(f"最终检测结果 (5s 综合判定):")
print(f" 预测类别: {class_id}")
print(f" 综合置信度: {confidence:.4f}")
print("="*40 + "\n")
rknn_lite.release()
if __name__ == '__main__':
main()以上代码对1-977-A-39.wav 这个音频文件的推理结果如下：
cat@lubancat:~/install/rk3588_linux_aarch64/rknn_pavel_panns_demo$ ./rknn_panns_demo model/cnn14_esc50_rk3588.rknn dataset_ecs50/1-977-A-39.wav
--> Loading audio: dataset_ecs50/1-977-A-39.wav
Audio: sample_rate=44100, num_channels=1, num_frames=220500
resample_audio: 44100 HZ -> 32000 HZ
--> Loading model: model/cnn14_esc50_rk3588.rknn
model input num: 1, output num: 1
input tensors:
index=0, name=mel_spectrogram, n_dims=4, dims=[1, 101, 64, 1], n_elems=6464, size=6464, fmt=NHWC, type=INT8, qnt_type=AFFINE, zp=68, scale=0.496215
output tensors:
index=0, name=predictions, n_dims=2, dims=[1, 50, 0, 0], n_elems=50, size=50, fmt=UNDEFINED, type=INT8, qnt_type=AFFINE, zp=-128, scale=0.003922
model input height=101, width=64, n_elems=6464
--> Running inference...
--> 切分为 9 个片段进行 NPU 推理...
========================================
最终检测结果 (5s 综合判定):
预测类别: 39 (clock_tick)
综合置信度: 0.6078

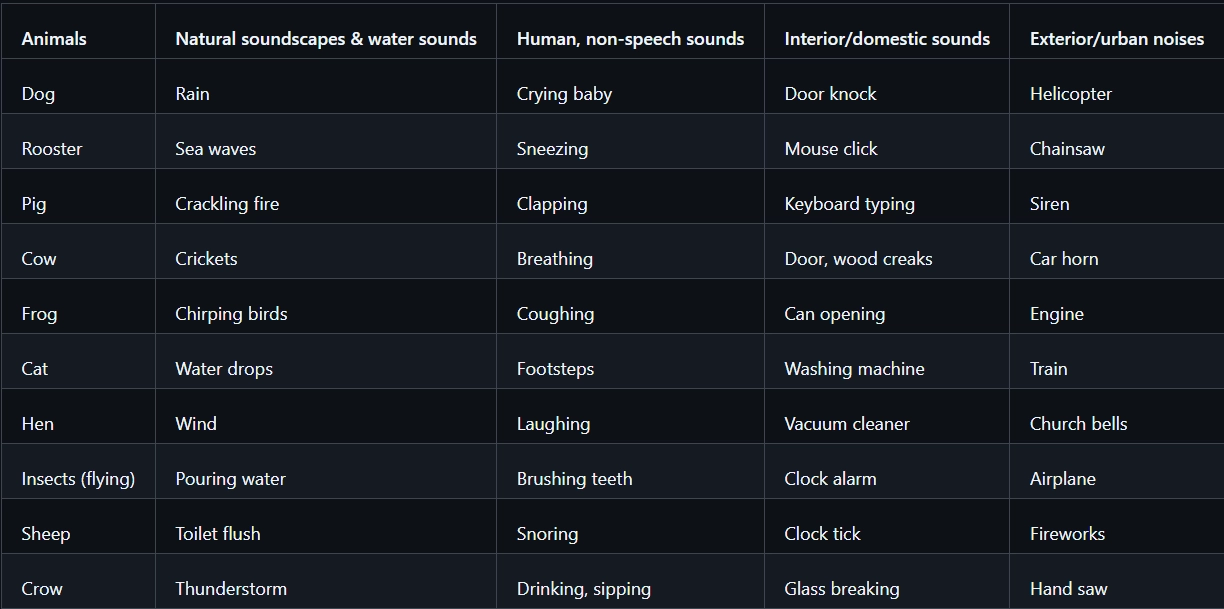

========================================检测结果的类别ID是39，查询ECS50的ID对应表，39对应于Clock Tick，与音频文件中所包含的声音相吻合。
